Кинематическая схема коробки передач трактора ДТ-75 МВ изображена на рисунке 86, в. Коробка передач имеет четыре вала: первичный 1, вторичный 13, два промежуточных 4 и 14. Все валы шлицованы.
Коробка передач четырехходовая: на первичном валу по шлицам перемещаются два блока зубчатых колес 5—6 и 9—10, на промежуточном валу — блок зубчатых колес 17—18 и зубчатое колесо 15. Зубчатые колеса 2, 3 и 20 находятся между собой в постоянном зацеплении.
Коробка обеспечивает семь передач вперед, из которых первые четыре основные, и одну заднего хода.
Различные передачи достигаются включением в зацепление следующих зубчатых колес: I передача - 9-16; II -10-12; III -5-19; IV - 6-7; V - 2-3, 3-20, 18-19; VI-2-3, 3-20, 17-7; VII - 2-3, 3-20, 15-11; передача заднего хода 2-3, 8-16.

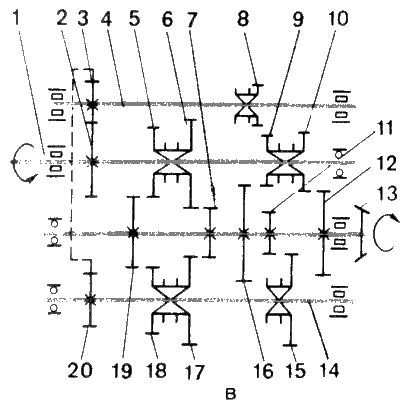

Рис. 86, в. Кинематическая схема коробки передач трактора ДТ-75 МВ: 1 - первичный вал; 2, 3 и 20 - зубчатые колеса постоянного зацепления; 4 и 14 - промежуточные валы; 5 и 6 - зубчатые венцы третьей и четвертой передач; 7, 11, 12, 16 и 19 - зубчатые колеса вторичного вала; 8 - зубчатое колесо заднего хода; 9 и 10 - зубчатые венцы первой и второй передач; 13 - вторичный вал; 15 - зубчатое колесо седьмой передачи; 17 и 18 - зубчатые венцы шестой и пятой передач.
