Буровая установка УРБ 2.5 А предназначена для
бурения на воду глубоких (артезианских) скважин (на известняк),
геофизических и структурных скважин глубиной до 200 м вращающимися бурильными
трубами диаметром 60,3 мм и глубиной до 300 м - трубами диаметром 50 мм с
очисткой скважины промывкой, а также для бурения групповых скважин шнеками.

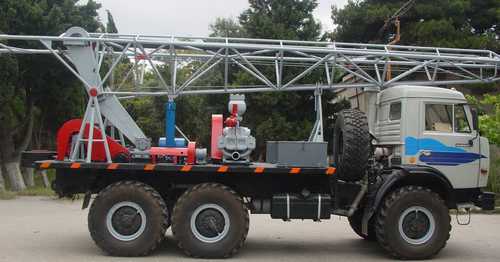

Представляет собой комплекс механизмов, смонтированных на автошасси КамАЗ-43114
(6х6) или ЗИЛ 131 повышенной проходимости.
Комплектуется по требованию
заказчика инструментальным блоком, предназначенных для перевозки бурильных труб,
бурильного и слесарного инструмента, а также некоторых приспособлений,
облегчающих работу бурильщика.
Основные узлы буровой установки УРБ 2.5 А
Главная трансмиссия приводится в действие карданным валом от коробки отбора мощности. Представляет собой вал, смонтированных на двух подшипниковых опорах, на одном конце которого свободно посажен шкив клиноременной передачи бурового насоса, а на другом - шкив привода механизма подачи посажен на шпонке. Шкив привода бурового насоса включается в работу полумуфтой, передвигающей по шлицам вала. Шкив привода механизма подачи включен постоянно.
Лебедка приводится в действие цепной передачей от коробки скоростей.
На общем валу лебедки установлены два барабана, каждый из которого имеет
самостоятельное включение (фрикционную муфту) и тормоз. Один барабан
предназначен для поддерживания инструмента во время бурения, другой - для
спускоподъемных работ. Наличие двух барабанов позволяет ускорить и значительно
облегчить выполнение операций по наращиванию и спуску - подъему бурового
инструмента.
Ротор - обычный, с конической передачей,
расположен в масляной ванне.
Мачта - трехгранная, сварная из
труб, на верхней площадке установлен четырехроликовый кронблок. Спуск и подъем
мачты осуществляется с помощью гидродомкрата.
Механизм подачи
инструмента - механизирует процесс бурения, а также позволяет осуществлять
аварийный подъем инструмента.
Буровой насос НБ-32, приводящий в действие от главной трансмиссии установки с помощью клиноременной передачи, обеспечивает надежную промывку буровых скважин. Рабочее место в ночное время освещается тремя фарами, расположенными на мачте и питающимися от аккумулятора автомашины.
Технические характеристики буровой установки УРБ 2,5А
Наименование |
Значение |
Допускаемая нагрузка на крюке, кН | 40 |
Расчетная скорость подъема бурового снаряда, м/с | 0-2.2 |
Расчетная чистота вращения бурового снаряда (инструмента), (об/мин) | 80-300 |
Глубина бурения, м: | |
Бурильными трубами диаметром: | |
60,3мм | 200 |
50мм | 300 |
Диаметр бурения, мм, не более: | |
бурильными трубами с промывкой: | |
начальный | 190 |
конечный | 93 |
Длина бурильной свечи, м | 6.0 |
Наибольшее(расчетное) усилие подачи инструмента, кН (тс) | 26(2.6) |
Высота мачты от стола ротора до оси кронблока, мм | 9.500 |
Буровой насос НБ-32 | |
Объемная подача ( наибольшая) м/ч (дм/с) | 40(11) |
Максимальное давление насоса, МПа (кгс/см) | 4.0(40) |
Габаритные размеры установки, мм, не более | 11200x2500x3800 |
Масса установки полная, кг, (не более) | 14730 |
Коробка передач | трехскоростная |
Мачта установки | сварная из труб |
