Стояночный тормоз трактора Т-150К

Стояночный тормоз трактора Т-150К ленточный, центральный, установлен на валу привода к переднему мосту раздаточной коробки.

Барабан 11 (рис. 129) прикреплен болтами к фланцу привода переднего моста.



Наружную поверхность барабана охватывает стальная лента 5 с колодками 9. Набегающий конец ленты проушинами надет на шипы втулки, установленной на регулировочной тяге 12, а сбегающий конец пальцем 13 соединен с двуплечим рычагом. Две оттяжные пружины 6 отводят тормозную ленту от барабана до упора в болты 8.

При перемещении рычага 1 управления верхняя тяга с вилкой 3 поворачивает двуплечий рычаг 4 вверх. При этом перемещаются нижняя тяга и двуплечий рычаг, соединенный с пальцами 13. Пальцы 13 перемещаются по фигурным вырезам кронштейна 14, и тормозная лента 5 затягивается на барабане 11, затормаживая трактор. Рычаг 1 фиксируется храповым устройством.

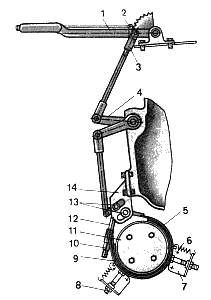

Рис. 129. Стояночный тормоз трактора Т-150К: 1 — рычаг управления; 2 — защелка; 3 — вилка; 4 — двуплечий рычаг; 5 — лента; 6 — оттяжная пружина; 7 и 14 — кронштейны; 8 — регулировочный болт; 9 — колодка; 10 — регулировочная гайка; 11 —барабан; 12 — тяга; 13 —пальцы.
