Автоматическая сцепка предназначена для облегчения соединения механизма навески с машинами, имеющими ответный замок II (рис. 201, а). Автосцепку I соединяют с механизмом навески трактора пальцами 3 или 4 (нижние продольные тяги) и через отверстия в щеке 2 (центральную тягу).
Для соединения трактора с машиной опускают автосцепку вниз, подают трактор назад и вводят автосцепку I в замок II машины. При подъеме механизма навески автосцепка автоматически сцепляется с замком с помощью фиксатора 7, который под действием пружины 8 заходит в паз замка.
Для разъединения трактора и машины тросиком 5 поворачивают рукоятку 6 и выводят фиксатор 7 из зацепления с упором замка. Удерживая тросик в этом положении, опускают механизм навески, выводят автосцепку из замка и отъезжают от машины.
 |

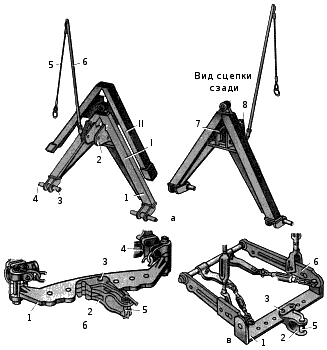

Рис. 201. Автоматическая сцепка и прицепные устройства: а — автоматическая сцепка: I — автоматическая сцепка; II — ответный замок сельскохозяйственной машины; 1 — рамка: 2 — щека; 3 и 4 — пальцы: 5 — тросик; 6 — рукоятка; 7 — фиксатор; 8 — пружина: 6 — прицепное устройство на корпусе заднего моста; в — прицепное устройство на механизме навески: 1 — скоба; 2 — прицепная серьга; 3 — палец; 4 — бугель; 5 — шкворень; 6 — продольная тяга. |
