Генераторные установки переменного тока
Генератор — основной источник постоянного или переменного электрического тока при работающем двигателе трактора. Генераторы постоянного тока на современных тракторах не применяют вследствие большой их металлоемкости и трудоемкости изготовления, а также недостаточной быстроходности и надежности.
Работа генератора любого типа основана на явлении электромагнитной индукции: при изменении магнитного потока, пронизывающего замкнутую катушку, в ней индуцируется электрический ток. У генератора постоянного тока такие катушки располагают в пазах вращающегося якоря, а у генератора переменного тока — в пазах неподвижного статора, соединяя их в трех- или пятифазную обмотку статора треугольником, пятиугольником или звездой.
Магнитный поток, пронизывающий обмотку статора генератора переменного тока, создается постоянным магнитом (Г46, ГЗОЗВ, ГТ1А) или обмоткой возбуждения, которая может быть вращающейся или неподвижной.
В индукторных тракторных генераторах обмотка 12 (рис. 173) возбуждения неподвижна. Ее сердечник состоит из неподвижной стальной втулки 13, закрепленной на стальной крышке 11, и вращающегося ротора с шестилучевым пакетом 21 пластин из электротехнической стали.
При вращении ротора часть его лучей располагается напротив зубцов-сердечников катушек одной фазы и пронизывает их магнитным потоком по цепи втулка 13 — крышка 11 — пакет 10 статора и его зубцы — лучи пакета 21 ротора — вал 16 — втулка 13. Перекрытие зубцов статора и лучей ротора непрерывно изменяется. Это вызывает изменение сопротивления магнитной цепи, а следовательно, и значения магнитного потока, пронизывающего сердечники и катушки данной фазы. Направление магнитного потока не изменяется.
 |

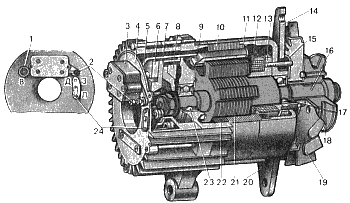

Рис. 173. Генератор 15.3701: 1 и 2 — плюсовые выводы выпрямителей; 3 — кожух ИРН, резисторов и конденсатора; 4 — крышка выпрямительного блока; 5 — вывод фазной обмотки; 6 — теплоотвод выпрямительного блока; 7 — корпус выпрямительного блока; 8 и 19 — крыльчатки; 9 — задняя крышка; 10 — пакет стартора; 11 — передняя крышка; 12 — обмотка возбуждения; 13 — втулка; 14 и 20 — кронштейны; 15 — крышка подшипника; 16 — вал ротора; 17 и 23 — шарикоподшипники; 18 — шкив; 21 — пакет ротора; 22 — катушка фазной обмотки; 24 — пластина переключателя посезонной регулировки |
