Современные тракторы включают в себя многочисленные и конструктивно разнообразные механизмы, гидравлические, пневматические, электрические и комбинированные системы, находящиеся в определенном взаимодействии.
Основные части трактора: двигатель, трансмиссия, ходовая часть, механизмы управления, рабочее и вспомогательное оборудование.
Расположение основных частей и сборочных единиц гусеничного трактора ДТ-75МВ показано на рисунке 1.
Двигатель 2 преобразует химическую энергию топлива и атмосферного воздуха во вращательное движение и переносит его к потребителям — трансмиссии, механизму отбора мощности (МОМ), гидросистеме отбора мощности (ГСОМ).
Трансмиссия трансформирует вращательное движение, распределяет его и переносит к ведущим колесам (звездочкам гусениц). Она включает в себя муфту 3 сцепления, соединительный вал 4, коробку передач 11, планетарные механизмы 6, главную 10 и конечные передачи.
Ходовая часть объединяет все сборочные единицы в одно целое и служит для перемещения трактора по опорной поверхности. В нее входят остов (рама), подвески и движитель, включающий в себя ведущие колеса (звездочки) 5, направляющие колеса 1, поддерживающие ролики и гусеничные цепи 12.

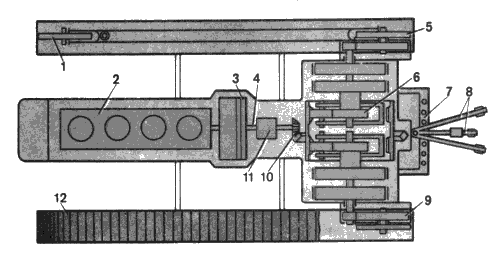

Рис. 1. Расположение основных частей, их механизмов и деталей гусеничного трактора ДТ-75МВ: 1 — направляющее колесо; 2 — двигатель; 3 — муфта сцеплении: 4 — соединительный вал: 5 — ведущее колесо; 6 — планетарный механизм; 7 — прицепное устройство; 8 — навесная система; 9 — конечная передача; 10 — главная передача; 11 — коробка передач: 12 - гусеничная цепь.
Движитель взаимодействует с опорной поверхностью (почвой) и преобразует подведенное трансмиссией вращательное движение в поступательное движение трактора.
Механизмы управления, воздействуя на ходовую часть, изменяют траекторию движения трактора, останавливают и удерживают его неподвижно. К ним относятся планетарный механизм 6 и тормоза.
Рабочее оборудование трактора состоит из механизма навески с гидроприводом, прицепного устройства 7, механизма отбора мощности и приводного шкива.
Навесная система — это совокупность сборочных единиц, предназначенных для крепления навесных машин на трактор и управления их работой. С помощью прицепного устройства буксируют различные прицепные машины и транспортные средства. МОМ и ГСОМ используют для приведения в действие рабочих органов агрегатируемых машин.
Вспомогательное оборудование трактора — это кабина с подрессоренным сиденьем, капот, приборы освещения и сигнализации, системы отопления и вентиляции, компрессор и т. д.
Назначение составных частей колесного трактора (рис. 2) то же, что у гусеничного.
Ходовая часть и механизмы управления колесного трактора состоят из остова, переднего моста 2, ведущих 8 и управляемых 1 колес, рулевого управления. Между главной 5 и конечной 6 передачами установлен дифференциал 9.

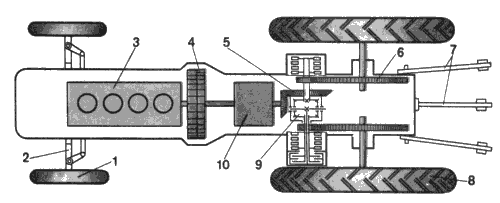

Рис. 2. Расположение основных частей, их механизмов и деталей колесного трактора МТЗ-80: 1 — управляемое колесо; 2 — передний мост; 3 — двигатель; 4 — муфта сцепления; 5 — главная передача; 6 — конечная передача; 7 — механизм навески; 8 — ведущее колесо; 9 — дифференциал; 10 — коробка передач.
